네트워크 기초 (1) frame relay와 EIGRP

Frame Relay란 무엇인가?

오늘은 간단하게 프레임릴레이에 대해 알아보려고합니다.

처음 개발된 것은 1980년대 후반에서 1990년대 초반이고,

지금은 많이 사용되지는 않지만 그 시절에는 혁신적인 패킷 전송 서비스로 각광 받았습니다.

지금도 은행 등 일부 산업에서는 사용되고 있다고하니 간단하게 알아보려고합니다.



Frame Relay는 패킷 스위칭 네트워크 프로토콜로

패킷 기반의 데이터 전송을하고, 이것은 회로 스위칭 방식과 대조적으로

데이터를 작은 패킷으로 분할하여 전송하는 패킷 스위칭의 일종인데

핵심 개념은 가상 회선을 사용하여 데이터를 전송합니다.



가상회선이란 ?

Frame Relay에서는 가상회선이라고하는 논리적 연결을 사용하는데

가상 회선은 실제 물리적 경로가아니라, 논리적 경로를 의미하고

이를 통해 데이터를 빠르게 전송합니다.



PVC와 SVC

PVC (Permanent Virtual Circuit) : 고정적인 논리적 경로

사전에 설정된 경로를 통해 데이터가 전송됨. PVC는 정적으로 변경이 어렵고 주로

지속적으로 통신이 필요한 지점 간 연결에 사용된다.



SVC (Switched Virtual Circuit) : 동적으로 설정되는 가상회선

통신이 필요할 때에만 연결이 만들어진다. SVC는 유동적이지만 PVC에 비해

더 많은 네트워크 오버헤드를 발생시킬 수 있다.



실습

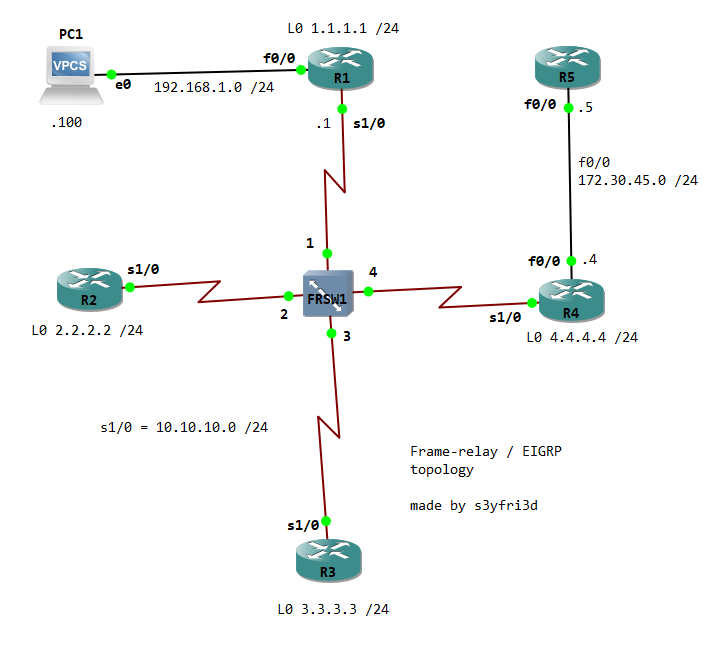

Framerelay_topology

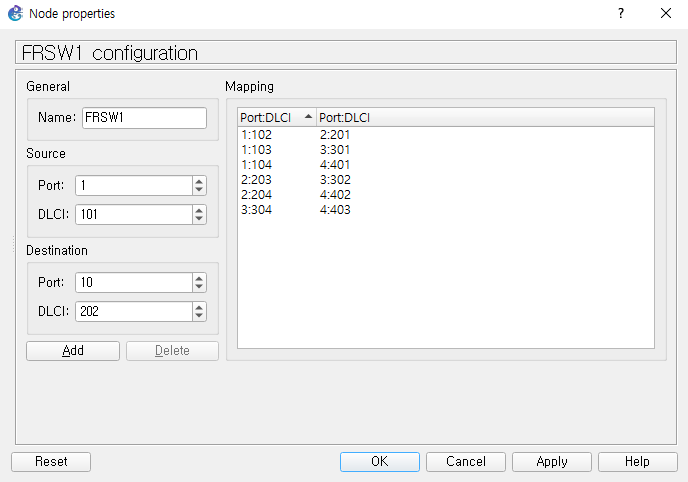

FRSW1의 DLCI경로값

PC1의 IP

ㅅ

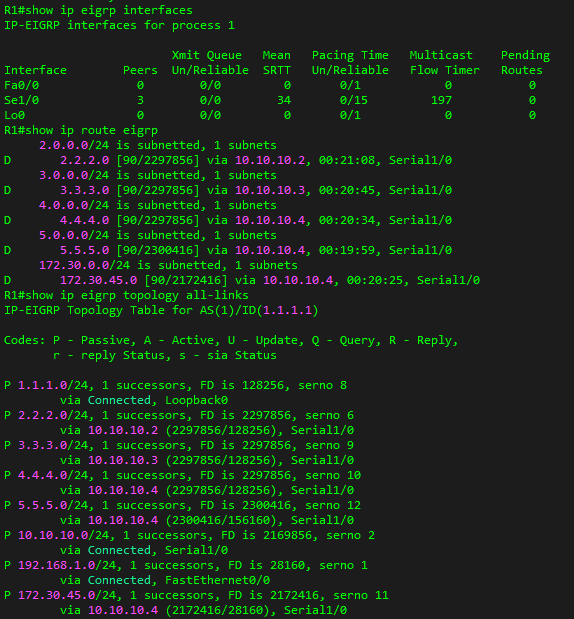

R1의 라우팅테이블

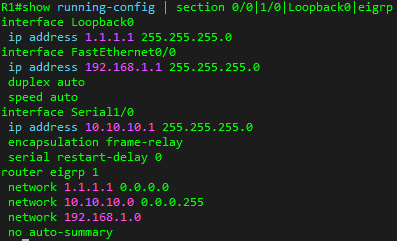

R1의 IP,EIGRP설정

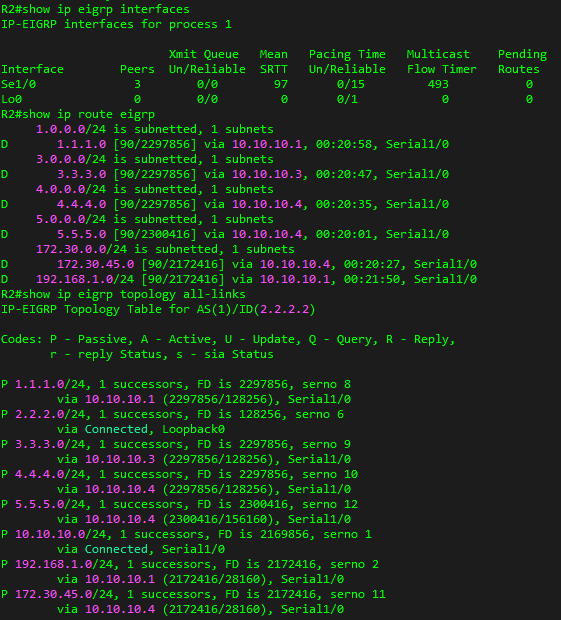

R2의 라우팅테이블

R2의 IP,EIGRP 설정

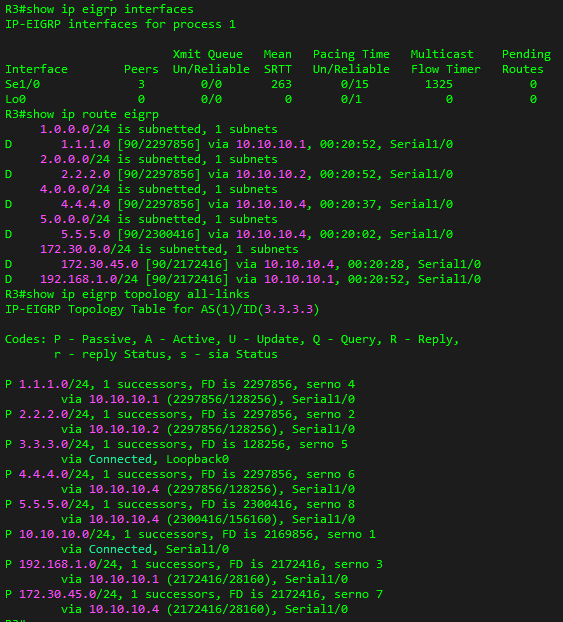

R3의 라우팅테이블

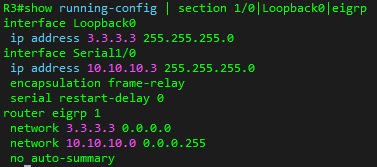

R3의 IP,EIGRP설정

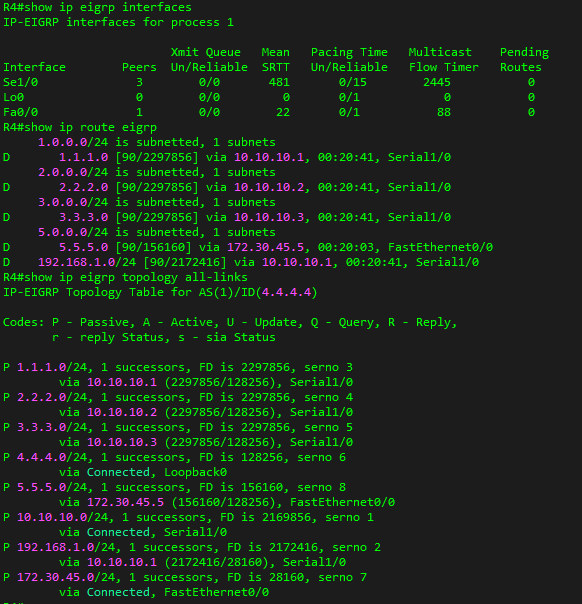

R4의 라우팅테이블

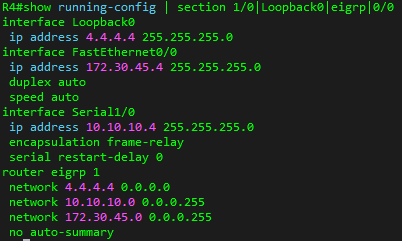

R4의 IP,EIGRP설정

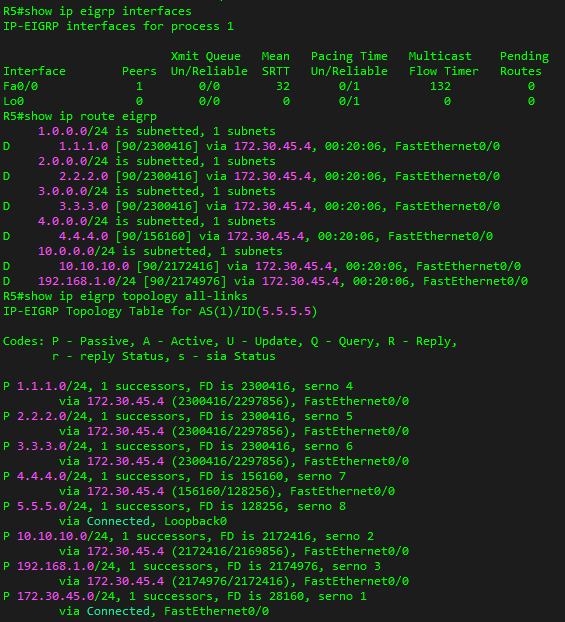

R5의 라우팅테이블

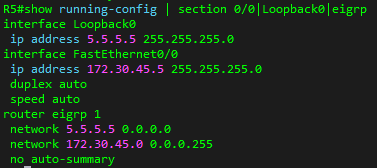

R5의 IP, EIGRP설정

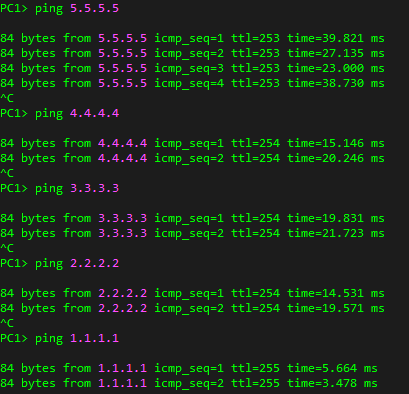

PC1에서 핑테스트

통신이 잘 되는것까지 확인이 됬다.



실습으로 알아본 Frame Relay의 장단점



장점

대역폭 활용

- 대역폭을 효율적으로 활용하며, 다수의 가상회선을 하나의 물리적 회선으로 공유할 수 있다.



비용 효율성

- 위에서 보았듯, 물리적인 하나의 연결로 비교적 저렴한 가격으로 많은 양의 데이터를 전송할 수 있다.



연결 설정

- 가상 회선을 통해 연결 설정이 쉽고 빠르다.



단점

속도 제한

- 현대의 고속 데이터 통신에 비해 상대적으로 속도가 느릴 수 있다.



신뢰성 문제

- Frame Relay 는 오류 검출 및 복구 메커니즘이 상대적으로 미흡 할 수 있다.



종속성 감소

- 더 높은 대역폭과 안정성을 제공하는 기술들로 대체되고 있어, Frame Relay의 사용이 줄어들고 있다.



결론

Frame Relay는 과거에 사용되었던, 즉 현재는 안쓰이고있는 패킷 스위칭 프로토콜로

가상 회선을 통한 데이터 전송을 지원한다.

현대의 네트워크 환경에선 더 빠르고 안정적인 프로토콜들로 대체되고있고.

점차 사장되고있는 추세이다.
